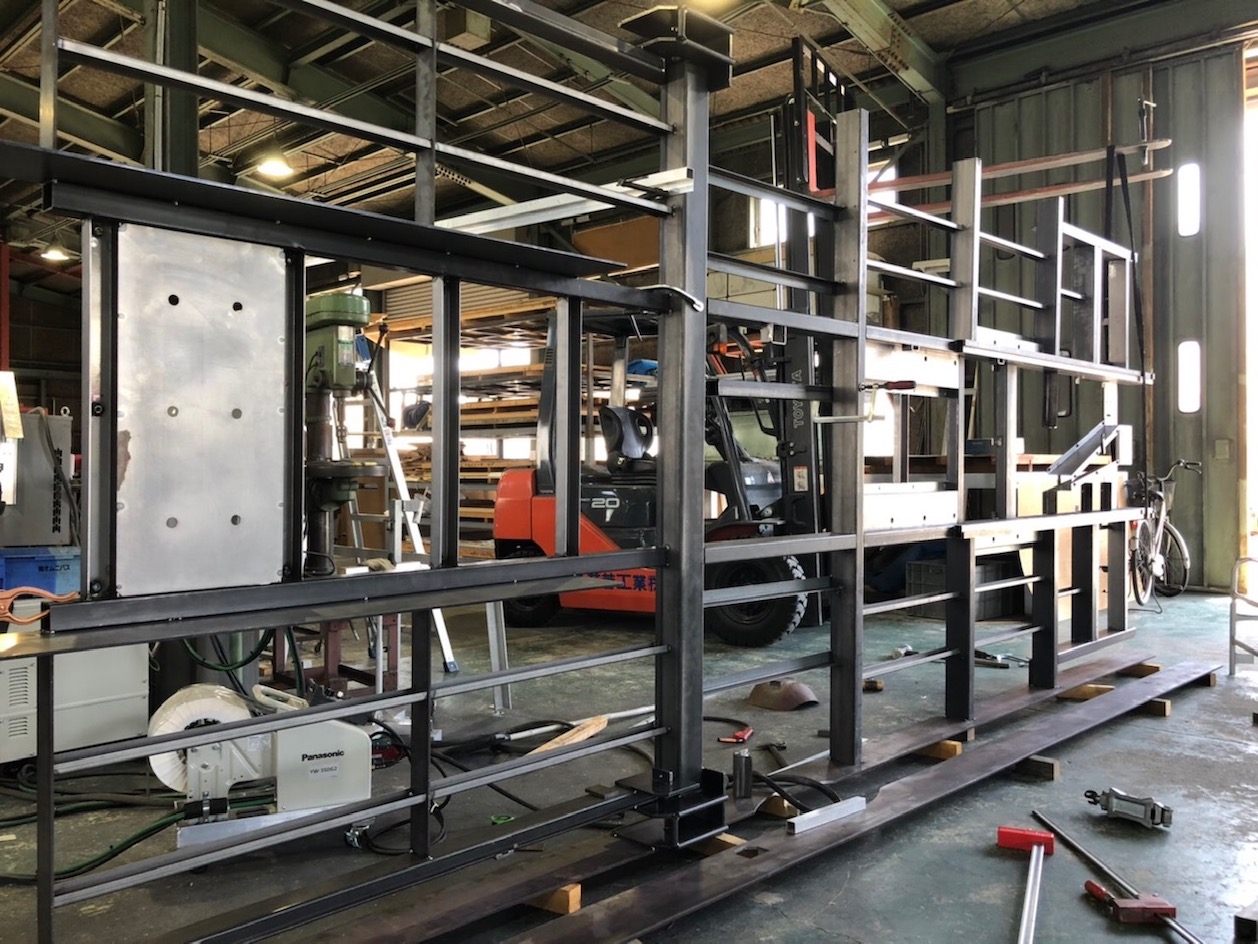

特装車フレーム
アルミ加工が専業ですが、時にはSS材の溶接のご用命を承ることもございます。
5800×2190のとても大きくて重い、特殊車輌用の鋼材製品です。
写真の状態で約7割の完成。しかもこれを立て続けに計3台。
特急での対応となり、技術的にも困難なお仕事でしたが、完成してみるとお客様のお役に立てられたという達成感を実感しています。
溶接、追加工：中谷、駒場
加工例

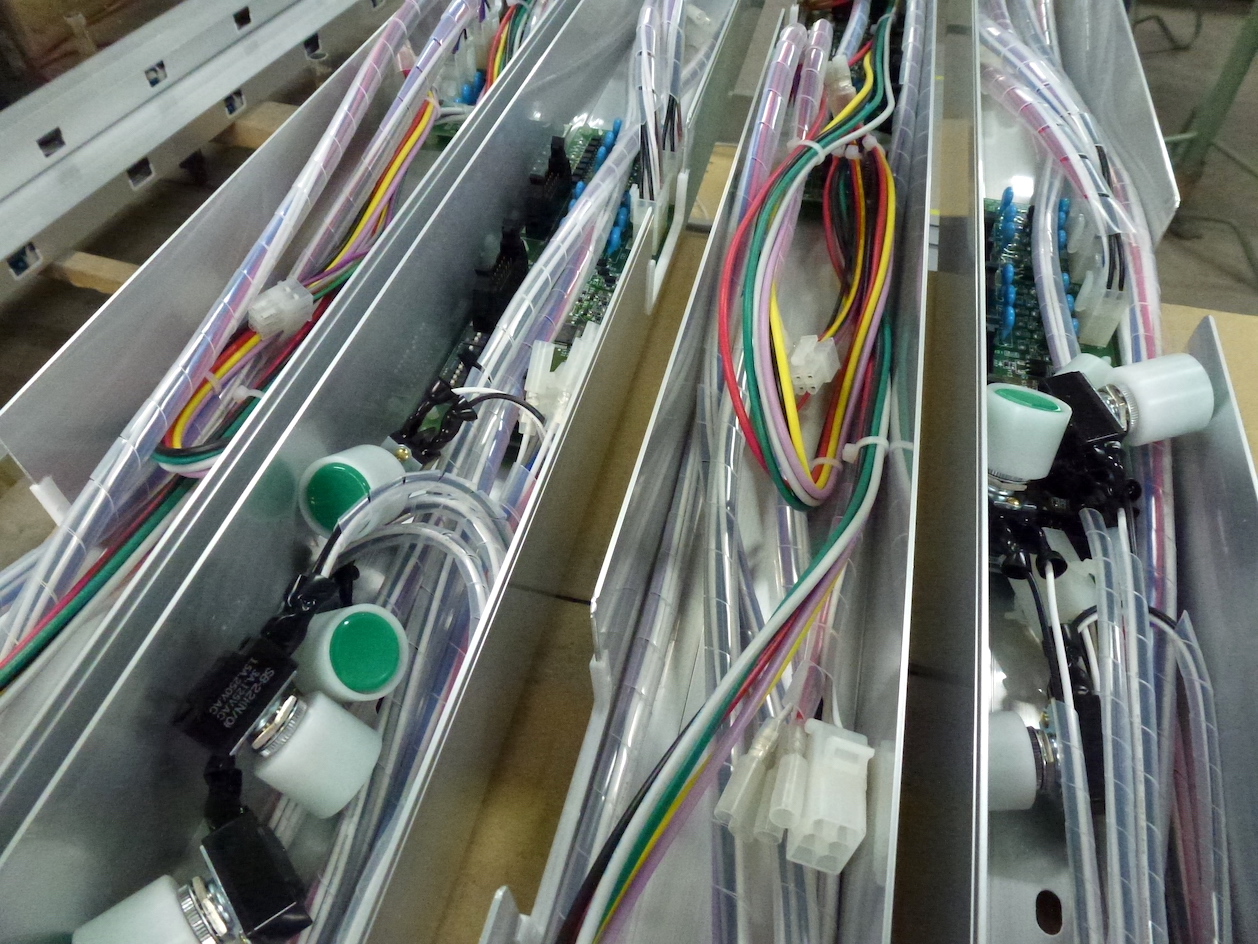

配線ハーネス
弊社には特定の顧客向けに配線ハーネス部門が存在します。
遡ること18年前、廃業予定だった別会社から継承要請を受け、社内の事業として統合しました。
今であればM&Aとして公的な補助金や支援も受けられますが、当時は全くの異業種であったため苦労の連続でした。
専門性の高い仕事であり、電子制御の大型刺繍機用に欠かせない重要な分野です。
加工、組み立て：上村、小田垣
アルミプロファイル材 活用例
小型貨物車の荷室スペースに、40角のアルミフレームを使用して架台を製作しました。
プロファイル材とも呼ばれ、設計の自由度と高剛性により、機械設備の構造体や安全柵などに利用されています。
各所を実測したサイズに切断し、社内加工したアングルブラケットのみで構成しました。
27mm厚の国産杉をダボ繋ぎでフローリング化し、メインの天板は折り畳みレッグ付きのテーブルになっており、オートキャンプや車中泊にも最適です。
フレームに着脱可能なLED照明を設け、夜間でも天板下部の収納作業ができます。
設計、組み立て：小田垣、中谷
加工用治具
加工品に合わせた専用治具を自社製造することもあります。
薄板の正円プレートは前後のエアバイスで固定することができず、加工は意外と困難になります。
製品の外径に対して+0.05の大きさでフライスし、埋め込みピンで位置決めすることで正確に寸法を出し、ワークの交換もスムーズで時間短縮に繋がります。
特殊な角度の切削工程があるため、一般的にはウォータージェット加工機や最新のレーザー加工機に頼る高額な製品になりがちですが、技術者たちのアイデアが色々な場面で活かされています。
設計、切削：奥村、小田垣
屋外用タラップ
展示設備用タラップを製作、搬入させて頂きました。
お客様からの概略図とご要望に基いて、強度と予算のバランスの取れた規格材を選定。
アルミならではの軽さを活かし、さらに分割式なので運搬や格納まで考慮されております。
躯体内に雨水が入ったり残留しない構造で、安全性やスリップ対策も万全です。
踏み台や階段等のワンオフ製品でも、簡単な図案や必要事項さえご相談頂ければ形に致します。
設計、溶接：小林、中谷

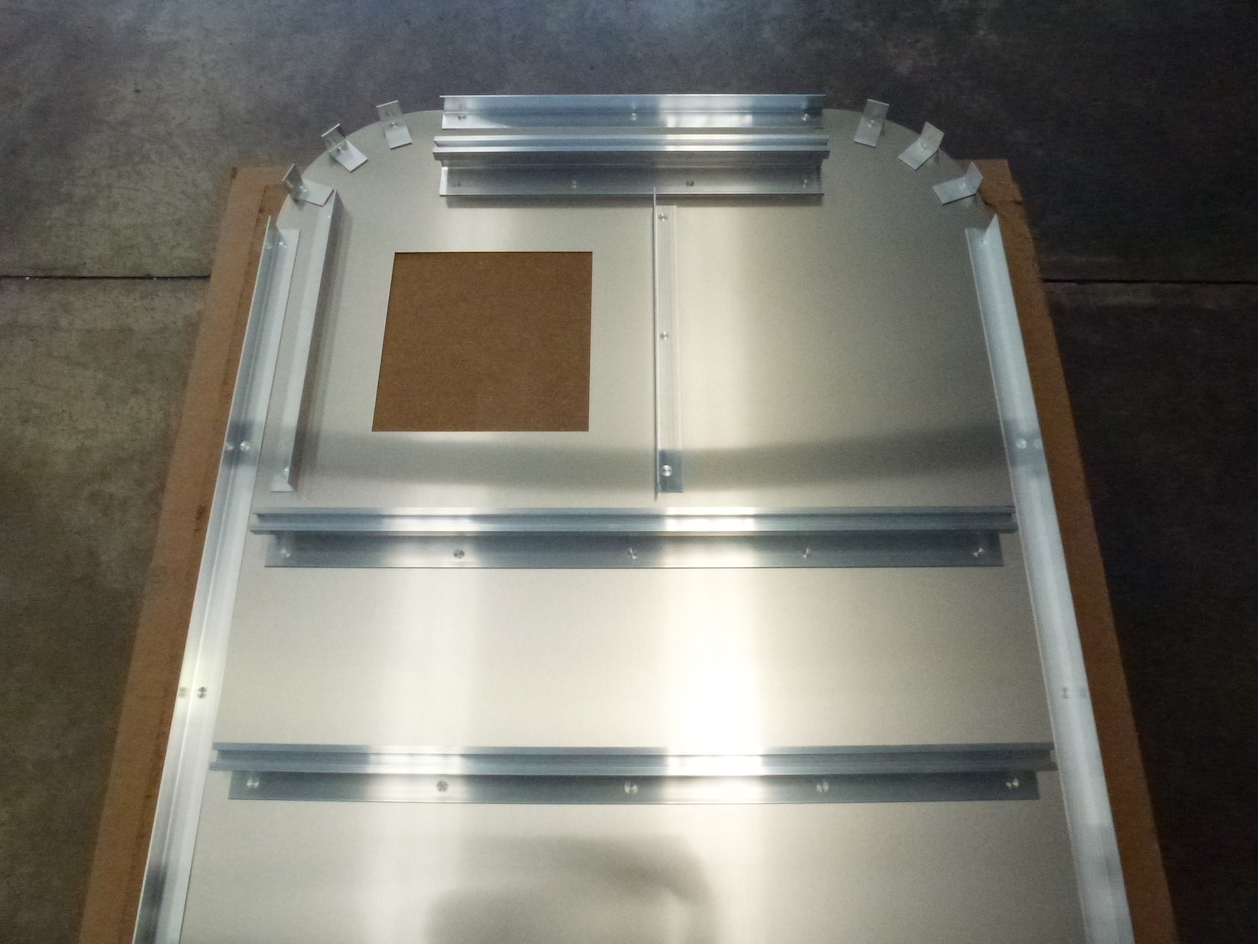

アルミ標識板
道路標識として認知されているスポット溶接のアルミ基板ですが、近年では民間の看板や駐車場等の案内用としても広く活用されています。
板材と型材とを特殊な接合を施すことにより、部品点数の少ないフラットな外観が特徴的です。
屋外での耐食性や現場での施工性に優れ、表面に貼るシート次第でデザインも自由であることから、今後もニーズは高まることと思います。
加工、品質管理：永冶、栗本
シートメタル製品
道路用電光表示機や制御ボックス、いわゆる筐体やキャビネットと呼ばれる製品は下半期が繁忙期になります。
無駄のない歩留まりを計算し、TIG溶接とMIG溶接を併用することで、強度を維持しつつ熱歪みを最小限に抑えた設計を心掛けています。
蓄積された製缶板金のデータ作成のノウハウは、内照式のサイン看板等にも活かされています。
塗装の外注まで担っておりますので、元請け様の負担軽減にも繋がります。
設計、溶接：中垣、加藤
アルミレール曲げ加工
食品関連向けのコンベヤも請け負っています。
アルマイト付きA6063材を切断後に穴あけ、ベンダーでの曲げ加工を経て規定のサイズへ再切断。
同一ロット内であっても一本ごとにRの個体差が生じるため、全て手作業にて矯正を行います。
一般的な規格のフラットバーやアングルなら金型不要で成形可能です。
切削、技術：奥村、栗本
システムトラス
アルミ製のシステムトラスは軽さと強度のバランスに優れ、展示会場やイベント事で人気があり、再び需要が高まってきております。
仕様や長さ等、各メーカー様の規格に合わせてオーダーメイド致します。
溶接、品質管理：加藤、中谷
特殊ブラケット
新規顧客様からのご用命で、被削材の調達から精密な加工、アルゴンガス溶接までを社内で完成させ、その後の外注アルマイト処理を含めて8日間。
希望納期に間に合わせることができました。
切削、溶接：中林、駒場
